Küresel Vanalar: Akış Kontrolünde Hızlı Dönüş ve Üstün Performans

Tesisat sistemlerinde akışkanın yönünü çeyrek dönüşle 90° anında kontrol etme yeteneği, küresel vanaları (Ball Valves) en popüler ve çok yönlü vana tiplerinden biri yapmıştır. Basit yapıları, mükemmel sızdırmazlıkları ve minimum basınç kaybı sağlamaları sayesinde ısıtma-soğutma, gıda, kimya gibi birçok sektörde vazgeçilmezdir. Bu yazımızda, farklı konfigürasyonlardaki küresel vanaların teknik detaylarına ve uygulama alanlarına derinlemesine bakacağız.

1. Küresel Vanaların Temel Çalışma Prensibi ve Avantajları

Küresel vanaların temel elemanı, ortasında delik bulunan bir küredir. Kürenin $90^{\circ}$ döndürülmesiyle vana, tam açık pozisyondan tam kapalı pozisyona kolayca geçer. Bu özellikler, küresel vanaları benzersiz kılar:

• Hızlı Açma/Kapama: Sadece 90° dönüşle tam kontrol imkanı sunar.

• Düşük Basınç Kaybı: Yapıları sayesinde en az basınç kaybına sahip vana türleridir. Özellikle Tam Geçişli (Full Bore) modeller, boru ile eşdeğer bir basınç kaybı sağlar.

• Güvenilir Sızdırmazlık: Sızdırmazlık, kürenin ve milin sızdırmazlığı olmak üzere iki kademeden oluşur.

• Kompakt ve Hafif Yapı: Az yer kaplar ve hafif olması kolay montaj sağlar.

2. Yapısal Çeşitlilik: Parça Sayısı ve Bağlantı Tipleri

Küresel vanalar, tasarım amaçlarına göre farklı gövde yapılarına sahiptir:

A. Parça Sayısına Göre:

• İki Parçalı: Gövde ve kapak olmak üzere iki temel parçadan oluşur.

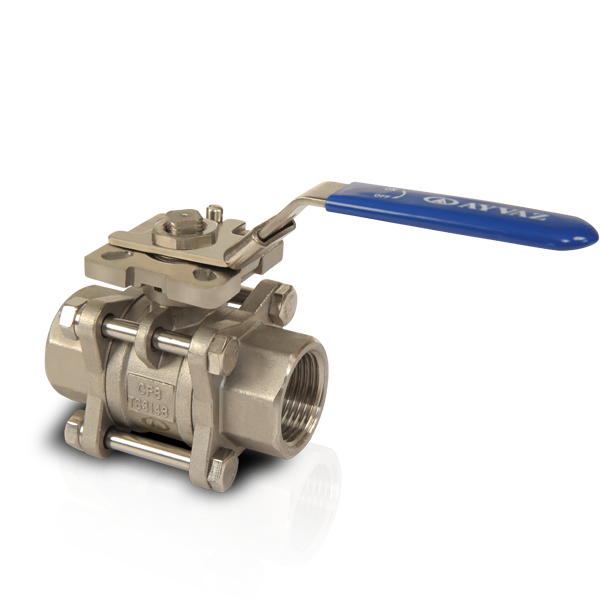

• Üç Parçalı: Orta gövde ve iki yan kapaktan oluşur. Bu tasarım, vananın tesisat hattından sökülmeden orta kısmının (küre, contalar) bakım ve onarımına olanak tanır.

• Monoblok: Tek bir parça halinde dizayn edilmiştir. Kısa ara mesafesi ve kompakt yapısı sayesinde yerden tasarruf sağlar.

B. Bağlantı Tipine Göre:

3. Kritik Malzeme ve Sızdırmazlık Detayları

Vanaların uzun ömürlü ve güvenilir olması, kullanılan malzeme seçimine bağlıdır.

Önemli Sızdırmazlık Bilgisi:

4. Montaj ve Kullanım İpuçları

Küresel vanalar, tesisatta her pozisyonda (yatay, dikey, eğimli) monte edilebilir. Ancak uzun ömürlü ve güvenli bir kullanım için bazı önemli kurallara dikkat edilmelidir:

• Koç Darbesinden Kaçının: Ani hızlı açma-kapama hareketlerinden kesinlikle kaçınılmalıdır. Bu, boru hatlarında ciddi hasarlara yol açabilecek su çekici darbelere (koç darbesi) neden olabilir.

• Zorlama Yapmayın: Vana açılıp kapanmıyorsa, kapatma momentini artırmak için levye veya benzeri aletler kullanarak vanayı zorlamayın. Bu durum, vana parçalarında tamir edilemez hasarlara neden olabilir.

• Periyodik Hareket: Vananın tesisatta kapalı pozisyonda uzun süre beklemesi gerektiği durumlarda, küre yüzeyinde oluşabilecek kireç ve tortu tabakasının önüne geçmek için vanayı haftada bir kez açıp kapatmanız tavsiye edilir.

5. Uygulama Alanları

Küresel vanaların geniş basınç ve sıcaklık aralığında -25 °C'den 180 °C'ye kadar kullanılabilmesi, onları çok amaçlı bir çözüm haline getirir:

• Bina Tesisatları: Isıtma, soğutma, sıcak ve soğuk su hatları.

• Endüstriyel Prosesler: Kimya, gıda, kağıt fabrikaları ve kondens hatları.

• Enerji ve Akaryakıt: Doğalgaz, LPG-LNG, Fuel-Oil ve basınçlı hava hatları.

• Denizcilik: Gemi inşaatları ve deniz suyu hatları.
